一. 安全警告

※通電前請確認電源(保險絲3A250V)電壓是AC220V還是AC110V；如果您的電源插座沒有接地請您將機器外殼用粗導線與大地相連；

※嚴禁在機箱或控制器上放置任何物品，以免掉入機箱內造成機器工作不穩定或出現電路短路燒毀機器等嚴重故障；

※不要堵塞機箱散熱孔；

※長時間不工作時應關閉電源；

※更換夾具或搬動機器前一定要先關閉電源；

※啟動電機時請確認夾具是否禁錮，以防飛出傷人。

二. 概述

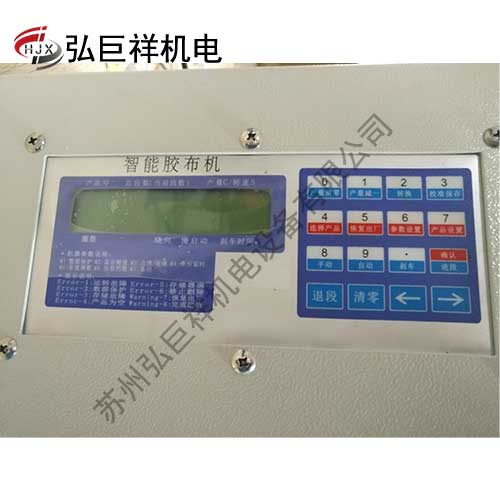

※先進的液晶+背光顯示方式，現代手機的操作模式。淘汰了數碼管使人眼花疲勞及設置操作煩瑣等缺點；

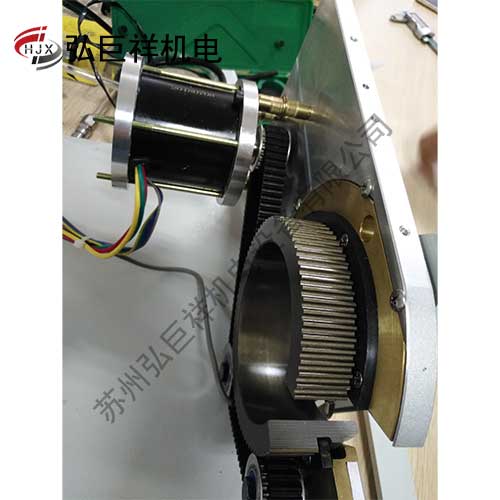

※電機直接出軸，無傳動力矩損失；

※零維護，無碳刷、電磁剎車器、皮帶等機械磨損，我們采用先進的電子控制制動方式；

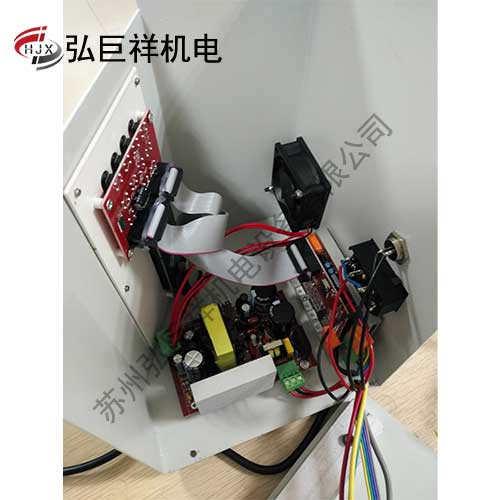

※完善的工業級保護電路設計，確保無故障工作20000h以上；

※對于已設置的數據具有完善的數據保護功能，且數據可永久保存；

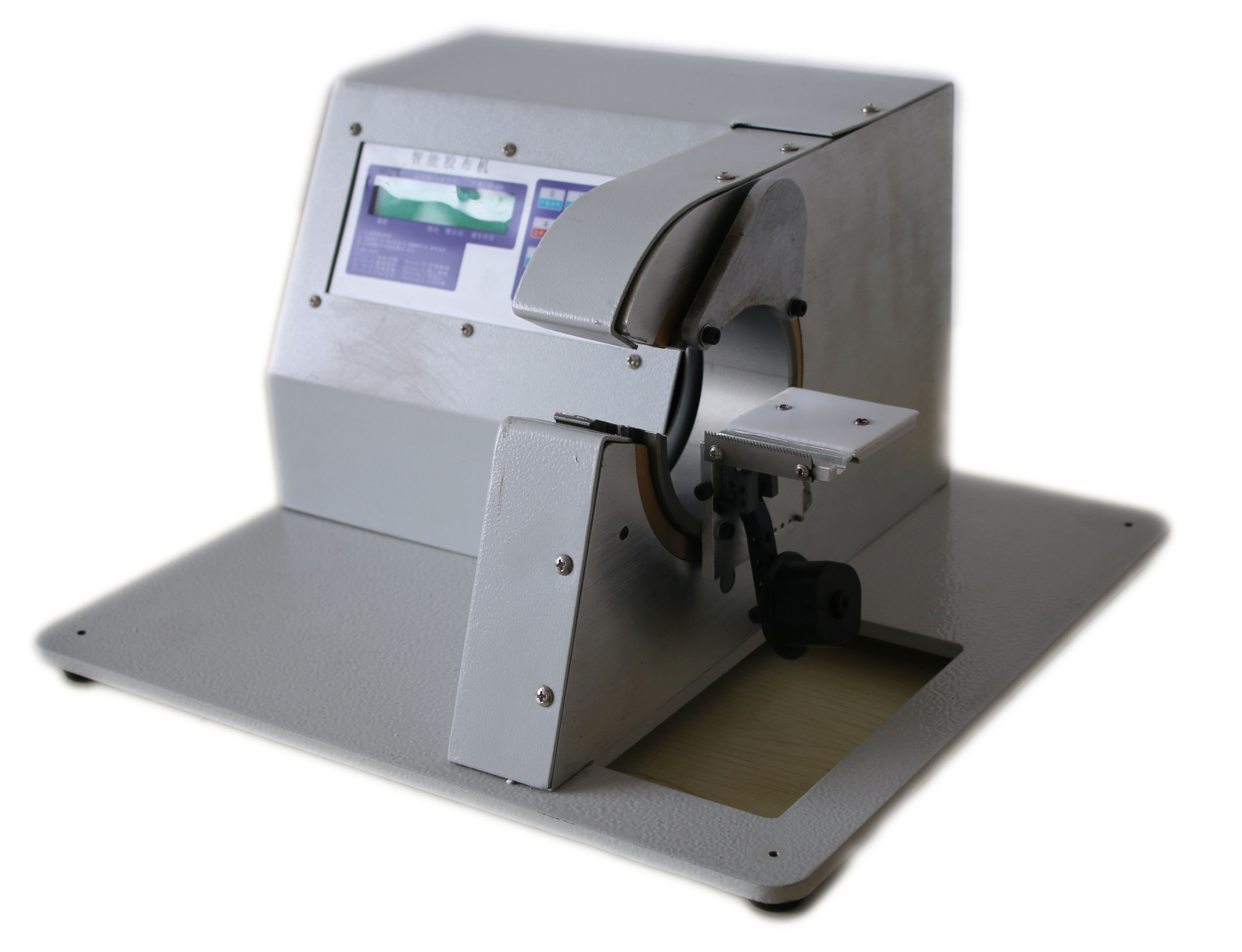

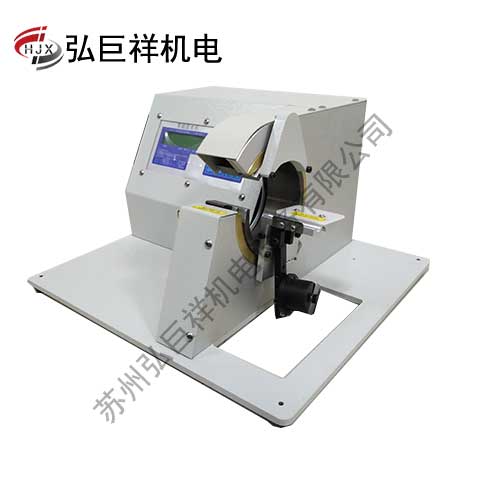

三. 膠布機手動纏繞外觀圖片

此圖為開口式：

若長線連纏繞請選用封閉式的，膠布內也直徑默認尺寸為37.8mm,其它尺寸定做，膠帶拉力可調節，旋轉速度可調，此機臺可同時連續包裹和點纏

四. 機器工作模式

1．待機模式：（此模式分啟動前與啟動后）

啟動前: LCD顯示為當前產品待繞制的數據,機器處于空閑,等待用戶啟動繞線、進入其它工作模式或進行其它操作,開機后即為此狀態。

啟動后:產量顯示區顯示電機正在繞制的速度(亦可設置不顯示轉速只顯示產量),圈數顯示區將跟隨電機主軸轉動計數,當計數到達設定圈數后，控制系統便自動停止繞線。

2. 選擇產品型別模式：

Please Input Type! Current Product:01

進入此模式后所顯示的為當前產品號，系統等待用戶輸入其它產品代號，輸入完按“確認”鍵確認，如果所選產品代號無存儲任何數據則出現“Error-4”錯誤表示產品為空,要求重新輸入產品號。如果不想選擇其它產品可按“→”或“←”鍵退出，此時無論是否輸入數據則當前產品號仍為原來的產品號。

3. 恢復出廠狀態模式：請注意使用此功能?。?！

Error---6

Format Memory?

此模式用于清除存儲器內所有設置數據，即機器恢復為出廠時的數據狀態。清空后，系統將在1號產品內放置一套缺省的產品數據作為當前產品。

清除方法：進入此模式后出現上面畫面以作警告提示，此時并未刪除任何數據，只是要求用戶再次確認：按“確認”鍵清除,按“→”或“←”鍵將退出，不清除任何數據。

注：此模式有數據保護功能！

4. 機器參數設置模式：

用戶可根據自己的需要對控制系統進行個性化設置，設置方法只需按“轉換”鍵在“Y”(yes)與“N”(no)之間轉換。

注：此模式有數據保護功能！

5.在參數設置模式下，M3為“N”的狀態時，腳踩一下開關轉到設定的圈數即停止，若為“Y”的狀態即為點動模式，踩一下動一下不受圈數控制，與牽引機相連時要設為“Y”的狀態。

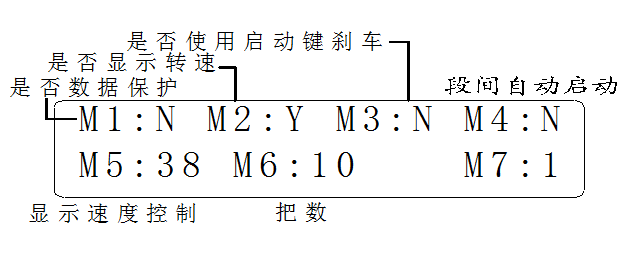

五. 機器參數說明

M1(是否數據保護):

置“Y”：開啟數據保護功能，此時存儲器內的產品數據只能讀不能寫（即只能選擇待繞制的產品而不能修改任何產品數據）。如果企圖修改或刪除數據將提示“Error-2”錯誤表示數據受保護。

置“N”：關閉數據保護功能，此時存儲器內的產品數據可修改。

M2(是否允許顯示轉速):

置“Y”：在啟動電機繞制產品時將顯示主軸轉速；置“N”：不顯示主軸轉速只顯示產量。

M3(是否使用啟動鍵剎車):

置“Y”：在電機轉動時按“啟動”鍵便停止轉動，在電機不轉動情況下按“啟動”鍵則電機轉動。置“N”：“啟動”鍵僅能使電機轉動。啟動鍵即為腳踏板，纏繞時設為“Y”腳踩一下啟動，松開即停止。

M4(是否段間自動啟動):

置“Y”：開啟；置“N”：關閉。

當設置多段位時候如果開啟此功能則di一段繞制完后延時剎車時間后將自動啟動下一段繞制（無須踩腳踏）。注意：使用此功能時候剎車時間不能設置為“0”，因為0表示一直剎車！

M5:顯示速度控制(38-60)

此參數用于調整系統測試電機運轉速度時所顯示的速度值，數字越大則顯示的速度越大，反之越小

M6:把數(0-9999)

此參數用于設置打包裝數量。如要加工10000個產品，其中每100個為一個包裝，則100為該產品的把數。為0時則沒有把數提示，否則產量為把數的整數倍時系統將提示把數到。

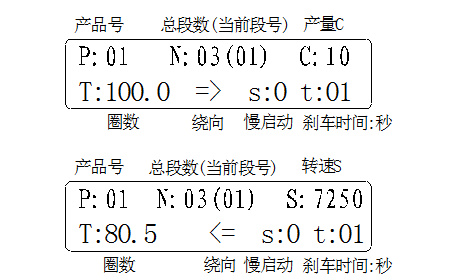

六. 產品繞制數據說明

1．產品號：用于存放用戶某種產品全部繞制數據的該產品代號（1~99）。

2．總段數：該產品分幾次繞制不同圈數的次數（0~20）。

3．當前段號：繞制總段數的第幾段（1~20）。

4．轉速：主軸轉速，以較高轉速的百分比表示，有效輸入1%~100%（300~8000r/Min）。

5．圈數：繞制匝數，此有效輸入為0.5~9999.9圈。

6．旋轉方向：電機主軸的轉動方向，按“轉換”鍵在“=>”順繞與“<=”逆繞之間選擇。

7．慢速啟動斜率：用戶根據實際情況在繞制細線時，如啟動張力過大引起斷線時，應對啟動速度加以限制。慢啟動方式由快到慢有0~9種斜率可供選擇，0表示啟動后立即達到設定較高速，9表示速度慢慢增加到設定較高速。

8．剎車時間：繞線結束后，控制器以小力量方式剎車或電磁剎車器抱死電機主軸不動的時間，單位：1/5秒（可設置0~99）。此時間的作用：控制自動啟動時間間隔,段間自動啟動時間間隔

注：0表示一直剎車。此功能可使本系統與外界系統實現自動化連接！

注：面板顯示屏上、下位置的印刷字為產品設置時的數據說明。

七. 系統提示錯誤說明

Error---1 (Motor Over Loading)電機過載。

Error---1

Moter Over Loading

當電機堵轉或因電機接線有故障時均出現此提示。

Error---2 (Data is Protecting)數據保護。

Error---2

DATA Is Protecting

當用戶設置了數據保護功能，而企圖更改或刪除產品數據及機器參數時將出現此提示。

Error---3 (Memory  Mistake)存儲器讀寫錯誤。

本控制系統所用存儲芯片可擦寫10萬次，斷電后數據能永久保存。一般非人為因素是不會損壞。

Error---3

Memory   Mistake

Error---4 (Product is Empty)所選擇的產品號無存儲任何數據。

Error---4

Product Is  Empty

Error---5 (Memory is Full)存儲空間不夠。

Error---5

Memory  Is  Full

本控制系統允許同時存儲99種產品，每種產品較多可設置20段。因存儲芯片空間限制，所有產品總段位數之和不能超過芯片存儲容量否則將出現此提示，此時須刪除無用的產品讓出空間。

Error---6 (Format  Memory!)恢復出廠數據。

Error---6

Format   Memory？

當存儲器首次使用或要清除其內部所有設置的數據時均出現此提示。

Error---7 (Product  Can ’t  Delete)當企圖刪除當前產品時出現此提示。

Error---7

Product Can't Delete

如果要刪除當前產品必須先在選型模式下選擇另外一種產品作為當前產品，再進行刪除操作(將產品總段數置0)。當前產品為不可刪除產品！

Error---8 (Bale  is  over!)提示把數到。

Error---8

Bale  is   Over!

八．其它操作說明

1．在繞制完畢時按“轉換”鍵可使電機在剎車與不剎車之間轉換。

2. 一般所繞制的首個新產品都有誤差，控制系統將在繞制首個新產品時自動檢測每段的繞制誤差并進行修正，后將其結果存入該產品的繞制數據內，經過自動修正后將不再出現繞制誤差了。

3. 在多段繞制時。使用“進段”鍵可跳過本段進入下一段的繞制，同時圈數清零。每按此鍵一次，向后進一段，若為然后一段，按此鍵可返回到首段。使用“退段”鍵可退回到上一段同時圈數清零。每按此鍵一次，向前退一段，若當前為首段，按此鍵無效。

4. 在待機模式下控制器的“產量－1”即“1”鍵 ，“產量清零”即“0”鍵，用來對產量進行調整。

5. 在待機模式下當前顯示圈數不為0時，按“清零”鍵可清除當前計數圈數，且不論該段是否繞制完，啟動后都會重新繞制該段。

6．當您對機器數據進行調整或設置時請勿關閉電源，否則將使機器內部數據資料丟失，導致機器不能正常工作！

7．在待機模式下控制器的“效準保存”即“3”鍵用于對當前段的效準圈數進行保存。不同的負載其效準圈數是不同的，確定好工作負載后可手動保存該效準圈數。

8．在待機模式下按控制器的“手動”即“8”鍵可使系統工作一次，按“剎車”或者“急停”鍵便可使系統停止工作。

9．在待機模式下按控制器的“自動”即“9”鍵可使系統依“剎車時間”連續工作，按“剎車”或者“急?！辨I便可使系統停止工作。

10.解除數據保護：

 數據被保護時:系統數據將不能被修改。此時要解除數據保護則在待機模式下先按住“啟動”鍵后再按“參數設置”鍵即“6”鍵便可進入被保護的參數！進入后將M1修改為“N”便可解除數據保護。直接按“參數設置”按鍵則不能進入被保護的參數。
